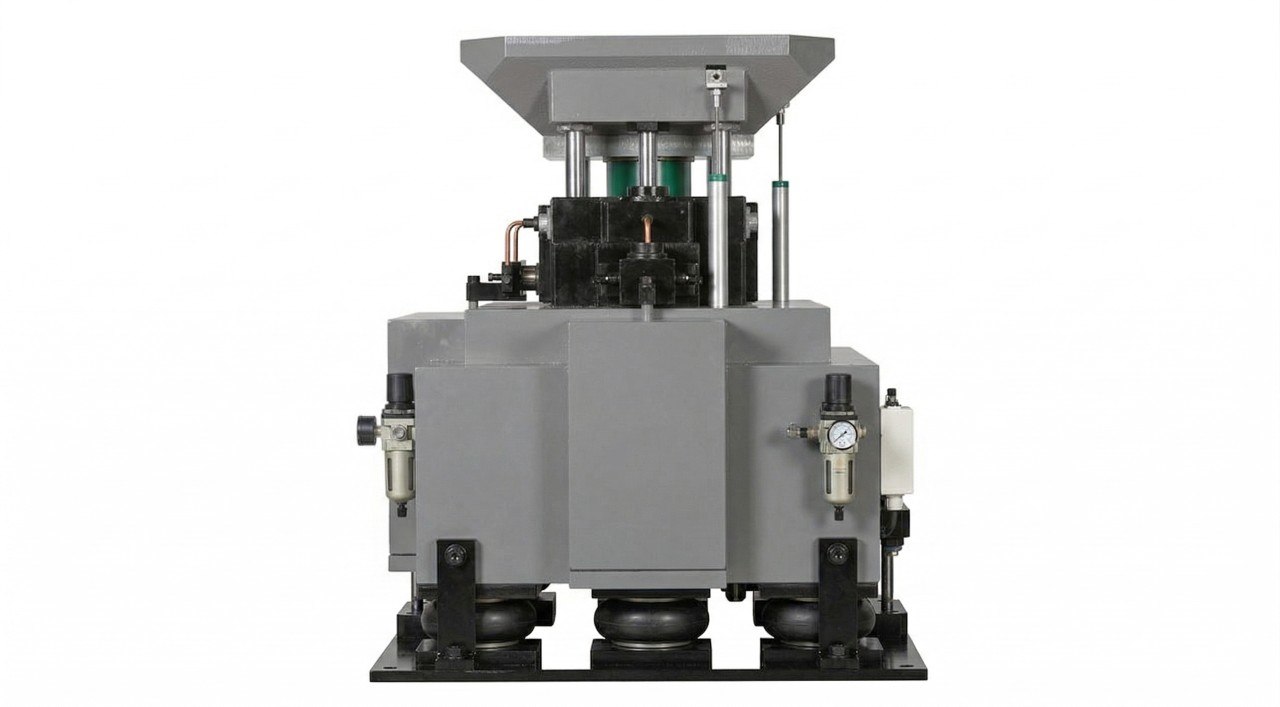

KL-QD-100A 气动式冲击试验台
全自动气动提升冲击测试系统 · 一机两用
KL-QD-100A 是全自动气动提升冲击测试系统，用于测量和确定产品或包装的抗冲击性能，考核试品在冲击环境下功能的可靠性和结构的完好性。可执行半正弦波、后峰锯齿波、梯形波冲击试验，实现"冲击+碰撞"一机两用。
100 kg
额定负载
6000 m/s²
冲击峰值加速度
1.5～45 ms
脉冲持续时间
8.8 m/s
最大速度变化量
产品视频
核心特点
气压驱动
压缩空气驱动，无油污无污染，提供干净环保的试验环境
精准控制
计算机自动控制升降高度，精度高、重复性好，连续冲击18次误差≤10%
多波形支持
更换波形发生器即可执行半正弦波、梯形波、后峰锯齿波，一机多用
可靠制动
内置液压制动机构，任意高度自动刹车，有效防止二次冲击
锻造铝台面
高性能锻造铝制台面，强度高、一阶谐振频率高、噪音低、无杂波
自缓冲隔振
空气弹簧减振系统，无需专用基础，安装方便可靠
技术参数
| 基本参数 | |
|---|---|
| 设备型号 | KL-QD-100A |
| 额定负载 | 100 kg（含夹具、试验件） |
| 台面尺寸 | 500 × 500 mm |
| 外形尺寸 | 1350 × 1080 × 1170 mm |
| 设备重量 | 4800 kg |
| 冲击性能 | |
| 冲击波形 | 半正弦波、梯形波、后峰锯齿波 |
| 冲击形式 | 自由跌落 |
| 冲击峰值加速度 | 100 ～ 6000 m/s²（半正弦波） |
| 脉冲持续时间 | 1.5 ～ 45 ms（半正弦波） |
| 最大速度变化量（50kg负载） | 8.8 m/s |
| 连续冲击次数 | 最多 999 次 |
| 精度指标 | |
| 重复性 | 连续冲击18次，测试结果误差 ≤ 10% |
| 均匀度 | 台面最外四固定孔均匀度 ≤ 10% |
| 横向运动比 | ≤ 10% |
| 驱动与制动 | |
| 驱动方式 | 压缩空气驱动 |
| 制动方式 | 自动液压刹车系统，防止二次冲击 |
| 电源与环境 | |
| 电源 | 220VAC±10% 50Hz / 380VAC±10%, 3kVA |
| 工作温度 | 0 ～ 40 ℃ |
| 相对湿度（25℃） | ＜ 95% |
| 可靠性 | |
| 平均无故障工作时间 | ≥ 500h |
| 波形发生器寿命 | ≥ 5000 次连续冲击 |
| 波形发生器存储时间 | ≥ 5 年（干净、常温环境） |
| 测控系统（配 MI-5202） | |
| 采集通道 | 2 通道 |
| 采样频率 | ≥ 1 MHz |
| 动态范围 | 80 dB |
| 频率精度 | 0.01% |
| 功能 | SRS分析 / 容差分析 / Pass-Fail校验 / 瞬态捕捉 |
适用标准
GB/T 2423.5电工电子产品冲击试验
GJB 150.18军用设备环境试验·冲击
GJB 360.23电子及电气元件试验
IEC 68-2-27环境试验·冲击
MIL-STD-810B美军标准·环境试验
JJG 541-88冲击试验机检定规程
标准配置
| 序号 | 名称 | 型号 | 制造商 |
|---|---|---|---|
| 1 | 冲击台台体 | KL-QD-100A | 常州控力 |
| 2 | 半正弦波形发生器 | HT191 | 常州控力 |
| 3 | 梯形波发生器 | HT193 | 常州控力 |
| 4 | 后峰锯齿波发生器 | HT192 | 常州控力 |
| 5 | 气源控制系统 | — | 常州控力 |
| 6 | 加速度传感器 | 23108 | 上海北智 |
| 7 | 冲击测量仪 | MI-5202 | 杭州亿恒 |
| 8 | 控制测量计算机 | — | 联想 |
| 9 | 冲击控制仪 | HT806 | 杭州亿恒 |
技术服务
免费安装调试
派工程师现场安装调试，确保设备正常运行
现场培训
培训时间不少于16小时，确保人员正常操作使用
12个月质保
验收合格起12个月质保，1个工作日电话响应，4个工作日到场
终身维护
质保期后成本价提供备件，终身维修，免费技术支持
