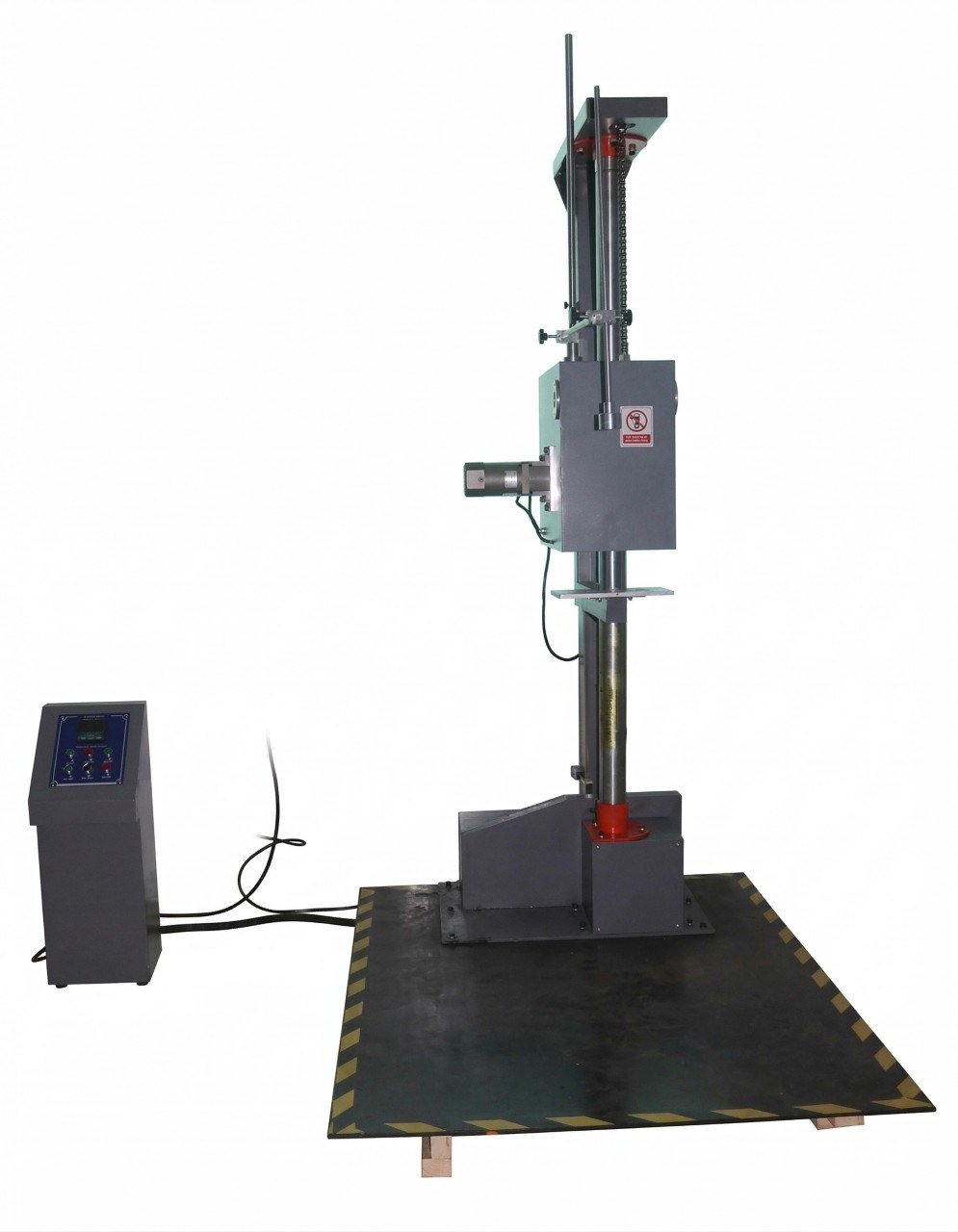

KL-DL-100 单臂跌落试验机
面·棱·角 全方位跌落测试
KL-DL-100 单臂跌落试验机专用于测试产品包装受到坠落时的受损情况，评估运输搬运过程中的耐冲击强度。采用单臂双柱结构，电动复位、电控跌落及电动升降，可对包装件的面、角、棱作自由跌落试验。
1500 mm
最大跌落高度
100 kg
试件最大重量
±1 mm
跌落高度误差
面/棱/角
全方位跌落
核心特点
面棱角全方位
可对包装件的面、棱、角进行自由跌落试验，全面评估包装防护性能
精确高度控制
数显高度显示仪 + 译码器跟踪，跌落高度误差不超过2%或10mm
电动操控
电动复位、电控跌落、电动升降，操作简便，效率高
液压缓冲
独有液压缓冲装置，提高使用寿命、平稳性及安全性
优质结构
特殊优质钢材主柱，外圆磨加工 + 电镀处理，坚固耐用不生锈
自由分离
货物托架与试件自由分离，冲击振动小，结果稳定可靠
技术参数
| 基本参数 | |
|---|---|
| 设备型号 | KL-DL-100 |
| 试件最大重量 | 100 kg |
| 试件最大尺寸 | 1000 × 1000 × 1500 mm |
| 外形尺寸 | 约 1700 × 1200 × 2315 mm |
| 净重 | 约 2300 kg |
| 跌落性能 | |
| 跌落高度 | 200 ～ 1500 mm 可调 |
| 跌落高度误差 | ±1 mm（精度1%） |
| 试验方式 | 面、棱、角全方位跌落 |
| 跌落角度误差 | ≤ 5°（冲击面与底板平面） |
| 冲击面板平行误差 | ≤ 1° |
| 跌落面水平夹角误差 | ≤ 1° |
| 结构参数 | |
| 传动方式 | 电动传动 |
| 底板 | 25mm 实心铁板（45#钢），1700×1200×20mm |
| 冲击面板尺寸 | 1700 × 1900 mm |
| 托臂尺寸 | 160 × 250 × 10 mm |
| 高度显示 | LED 仪表数字显示 |
| 电源与环境 | |
| 电源 | AC 380V 50Hz |
| 功率 | 1.85 kW |
| 工作温度 | 10 ～ 35 ℃ |
| 相对湿度 | ≤ 80% |
适用标准
ISO 2248包装·完整包装·跌落试验
JIS Z0202-87日本工业标准·包装跌落
GB/T 4857.5包装·运输包装件·跌落试验
主要配置
| 序号 | 名称 | 型号/规格 | 产地 |
|---|---|---|---|
| 1 | 升降马达 | 0.37kW 士林 4P | 江苏 |
| 2 | 中间继电器 | 欧姆龙 220V | 江苏 |
| 3 | 接触器 | 正泰 220V | 浙江 |
| 4 | 计米器 | 精汇 LED | 浙江 |
| 5 | 空气开关 | 正泰 3P20A | 浙江 |
| 6 | 底板 | 45#钢板 1700×1200×20mm | 广东 |
| 7 | 感应器 | 欧姆龙 AC220V | 江苏 |
| 8 | 导杆 | 2.5IN 2300mm | 常州控力 |
| 9 | 电磁铁 | 4606 AC220V | 上海 |
